Gdzie znaleźć tabliczkę znamionową na oknie dachowym? Co to jest?

Sprawdzenie typu i rozmiaru okna dachowego nie wymaga zaglądania w stertę dokumentów. Wystarczy otworzyć skrzydło i odczytać dane z umieszczonej tam tabliczki znamionowej. Tylko tyle trzeba, aby szybko dobrać akcesoria, zgłosić usterkę albo przygotować się do wymiany starych okien. Poniżej wyjaśniamy, gdzie znaleźć tabliczkę znamionową na oknie dachowym i jakie informacje zawiera.

Czym jest tabliczka znamionowa okna dachowa i jakie informacje zawiera?

Tabliczka znamionowa to niewielka płytka, najczęściej w formie metalowej etykiety lub naklejki, umieszczona na skrzydle okna dachowego. Znajdziesz na niej typ, rozmiar, wariant wykonania oraz kod produkcji. Te dane są niezbędne, aby dobrać odpowiednie rolety, kołnierze, zestawy montażowe czy zgłosić reklamację. Bez nich dobór akcesoriów lub nowego okna o identycznych parametrach może być utrudniony.

Gdzie powinna być umieszczona tabliczka znamionowa?

Tabliczka znamionowa znajduje się zawsze na skrzydle okna. Jej lokalizacja zależy od producenta i modelu. Najczęściej umieszczona jest w prawym górnym rogu skrzydła i widoczna po otwarciu okna. Może znajdować się także za klapą wentylacyjną lub pod niebieską plastikową klapką. W przypadku świetlików tunelowych lokalizacja również może być inna.

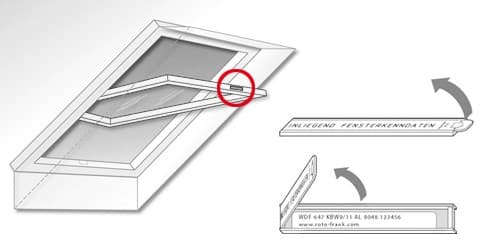

Przykład zamieszczenia tabliczki znamionowej na oknie ROTO:

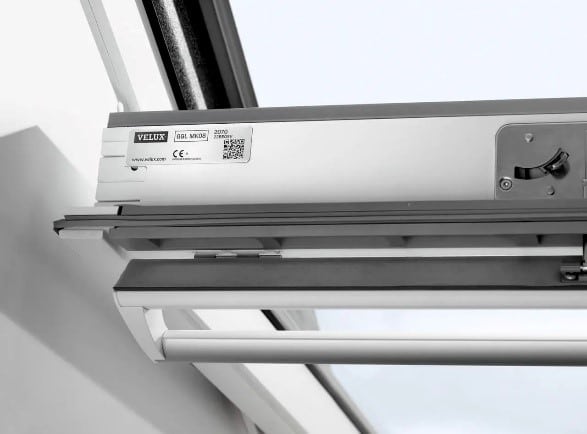

Tabliczka znamionowa na oknie dachowym Velux

Wszystkie okna dachowe VELUX wyprodukowane po 1968 roku mają fabrycznie zamontowaną tabliczkę znamionową. Znajduje się ona w prawym górnym rogu skrzydła, ukryta tuż za klapą wentylacyjną. W modelach nowej generacji przeniesiono ją jednak do lewego górnego narożnika. Na tabliczce znajdują się dane zapisane w kolejności – typ, rozmiar, wariant i kod produkcji. Przykładowy numer może wyglądać tak – GGL MK04 3073 449BB12V, gdzie:

• GGL to typ,
• MK04 to rozmiar,
• 3073 to wariant,
• 449BB12V to kod produkcji.

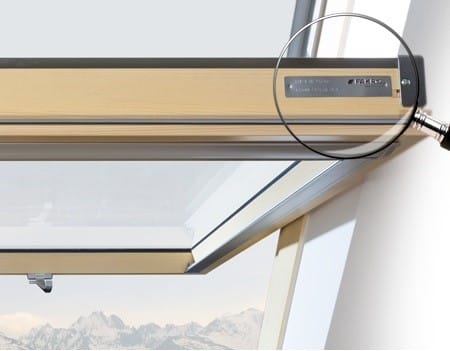

Tabliczka znamionowa na oknie Fakro

W przypadku okien dachowych Fakro tabliczka znamionowa znajduje się w prawym górnym rogu skrzydła. Jest widoczna po otwarciu okna. Tabliczka znamionowa w oknach dachowych Fakro zawiera najważniejsze dane identyfikacyjne:

• typ produktu (np. FTP-V),
• rozmiar (np. 78/118),
• numer tabliczki,
• wersję szyby.

Przykładowy zapis może wyglądać tak: FTP-V 78/118 49506 5041.

Informacje te są niezbędne przy zakupie akcesoriów, takich jak rolety czy moskitiery, a także w zgłoszeniach serwisowych lub przy ocenie zgodności z nowymi elementami systemu.

Jak sprawdzić model i rozmiar okna dachowego? Czy te informacje znajdę na tabliczce znamionowej?

Informacje dotyczące typu i rozmiaru okna znajdują się bezpośrednio na tabliczce. Dzięki nim możesz dobrać dokładnie taki sam model lub zamówić zestaw montażowy bez błędów. Rozmiar okna dachowego podany jest w standardowym formacie producenta, który nie zawsze odpowiada rzeczywistemu pomiarowi w centymetrach. Dlatego w przypadku VELUX lub FAKRO najlepiej bazować właśnie na oznaczeniach z tabliczki.

Jak zmierzyć okno dachowe, jeśli nie ma na nim tabliczki znamionowej?

Brak tabliczki znamionowej nie oznacza braku możliwości identyfikacji okna – potrzebny będzie jednak odpowiedni pomiar.

W przypadku okien Fakro należy zmierzyć szerokość i wysokość całego skrzydła po jego otwarciu, przykładając miarę do zewnętrznych krawędzi ramy. Na podstawie tych wymiarów doradca techniczny pomoże określić typ i rozmiar okna oraz dobrać odpowiednie akcesoria.

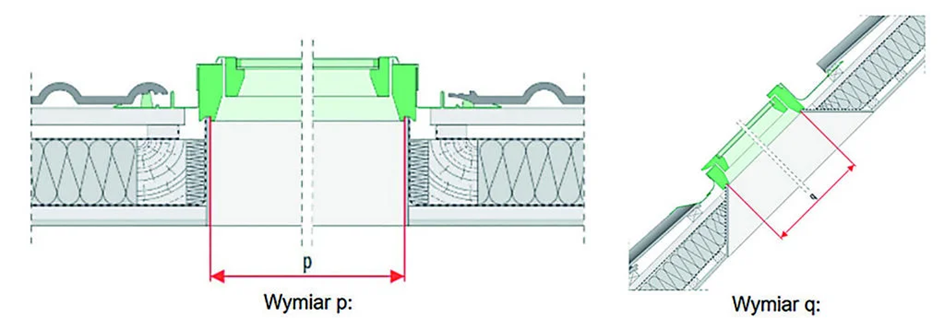

Dla okien Velux stosuje się dwa podejścia, zależnie od potrzeb. Jeśli planujesz wymianę całego okna, najlepiej w kilku miejscach dokonać pomiaru w świetle szpalety okna istniejącego (wymiary „p” i „q”). Następnie należy dobrać nowe okno na wymianę rozmiarem jak najbardziej zbliżonym do starego.
